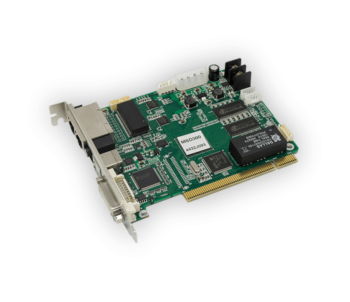

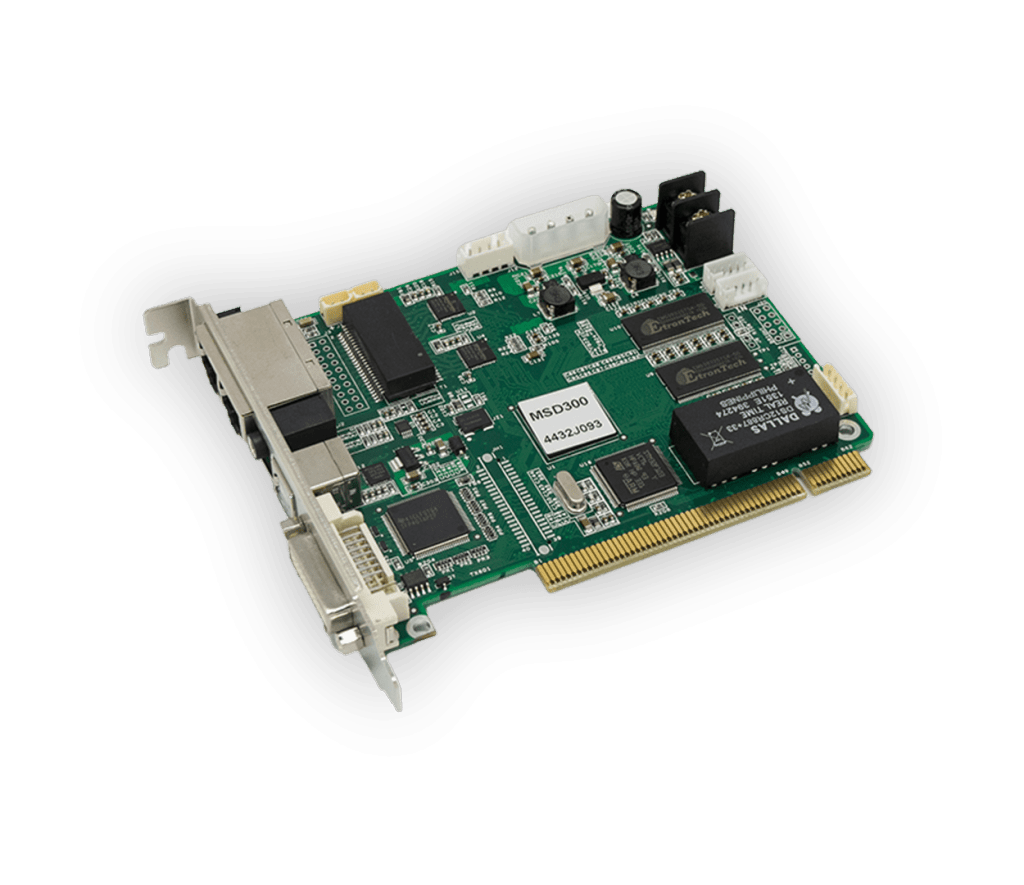

MSD300

Description

Entrée vidéo DVI

Transmission audio

Double sortie Ethernet, avec sauvegarde double câbles Ethernet et sauvegarde de plusieurs contrôleurs.

Contrôle du port USB, pour la mise en cascade et le contrôle de plusieurs unités.

Capacité de chargement de 1,3 million de pixels, avec des résolutions de 1280×1024@60Hz, 1024×1200@60Hz, 1600×848@60Hz, 1970×712@69Hz, 2048×668@60Hz. CE/RoHS/EAC/FCC/IC

CARACTERISTIQUES

1 × entrée vidéo DVI et 1 × entrée audio

2 × sortie Gigabit Ethernet

1 × connecteur de capteur de lumière

Prend en charge la nouvelle génération de technologie d’étalonnage au niveau des pixels pour fournir un processus d’étalonnage rapide et efficace.

Prend en charge plusieurs de formats vidéo.



Indicateur

rouge Indicateur de fonctionnement de l’appareil. Statut de travail:

  • Allumé : l’alimentation est normale.
  • Éteint : L’alimentation n’est pas fournie ou l’alimentation est anormale.
Vert Indicateur d’état de l’appareil. Statut de travail:

  • Clignotement lent : entrée vidéo indisponible
  • Clignotement normal : entrée vidéo disponible
  • Clignotement rapide : L’écran affiche l’image de démarrage.
  • Respiration : La redondance du port Ethernet a pris effet.

Contribution

DVI×1
  • Connecteur d’entrée DVI à liaison unique
  • Résolution maximale prise en charge : 1920×1200@60Hz, rétrocompatible
  • Résolution personnalisable
    • Largeur maximale : 3840 pixels
    • Hauteur maximale : 1920 pixels
L’AUDIO Connecteur d’entrée audio
Sortie
RJ45×2
  • 2 ports Gigabit Ethernet
  • Capacité de chargement maximale d’un seul port : 650 000 pixels
  • Prend en charge la redondance entre les ports Ethernet.

Controleur

USB (type B) Se connecte au PC.
UART ENTRÉE/SORTIE Connecteur d’entrée/sortie pour les appareils en cascade
Connecteur de fonction
CAPTEUR DE LUMIÈRE Se connecte à un capteur de lumière pour surveiller la luminosité ambiante, permettant un réglage automatique de la luminosité de l’affichage LED.
Source de courant
CC 3.3V ~ 5.5V Connecteur d’alimentation CC
