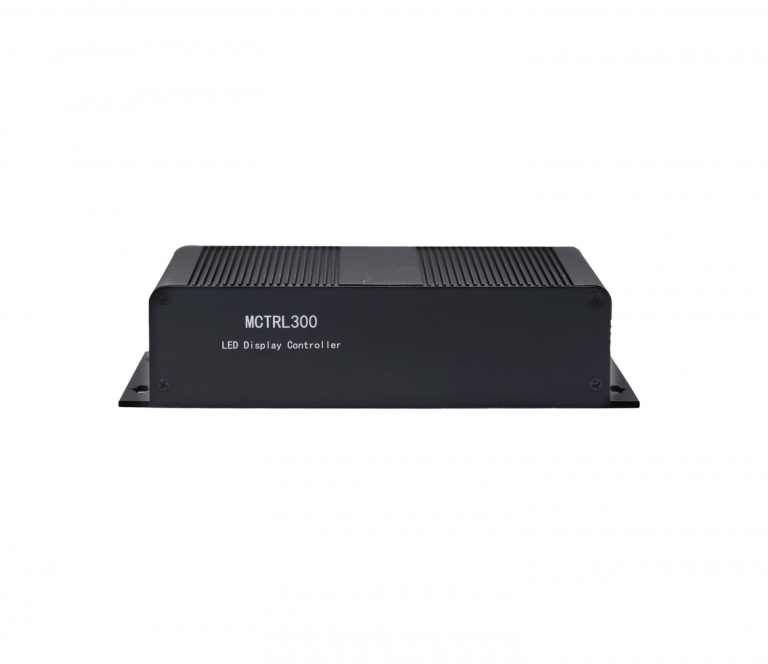

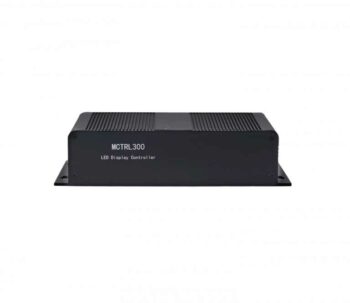

MCTRL300 contrôleur indépendant

DESCRITPION

MCTRL300 est la carte de contrôle indépendante de la série M3 et prend en charge l’entrée audio et vidéo. Le M3 se charge de l’encodage et du traitement des données, en envoyant l’audio et la vidéo à l’écran. Une seule carte prend en charge une capacité de chargement maximale de 2048 × 668 à 60 Hz. Il communique avec le PC via le port USB pour plus de commodité.

Entrée vidéo DVI

Transmission audio

Sortie double Ethernet, avec sauvegarde à chaud de câble Ethernet double et sauvegarde de plusieurs contrôleurs

Contrôle du port USB, pour la mise en cascade et le contrôle de plusieurs unités

Capacité de chargement de 1,3 million de pixels, avec des résolutions de 1280×1024@60Hz, 1024×1200@60Hz, 1600×848@60Hz, 1920×712@69Hz, 2048×668@60Hz et hauteur maximale : 3840 ; Hauteur maximale : 3840

1 interface de capteur de lumière, ajuste automatiquement la luminosité de l’écran

Alimentation indépendante

Certifications : CE, RoHS, EAC, FCC, IC

CARACTERISTIQUES

1 × entrée DVI

1 × entrée audio

1 × port de contrôle USB de type B

Ports de contrôle UART pour mettre en cascade des appareils pour un contrôle uniforme.

Deux sorties Ethernet.

Prend en charge la nouvelle génération de technologie d’étalonnage, qui est rapide et efficace.

1 × connecteur de capteur de lumière.

Prend en charge des résolutions jusqu’à 2048 × 668 @ 60 Hz et une compatibilité descendante.

Prend en charge une variété de formats vidéo.



CARATERISTIQUES SPECIFIQUES

ConnecteurNom du connecteur description
EntréesENTRÉE DVI
  • Connecteur DVI à liaison unique
  • Résolution jusqu’à 1920×1200@60Hz et compatible vers le bas
  • Résolutions personnalisées prises en charge :
    • Résolution avec largeur maximale : 3840×600@60Hz Résolution avec hauteur maximale : 800×2560@60Hz
L’AUDIOConnecteur d’entrée audio
SortieRJ45 × 2
  • 2 sorties Gigabit Ethernet
  • Capacité de charge maximale d’un seul port Ethernet : 650 000 pixels
  • Prise en charge de la redondance entre les ports Ethernet.
 fonctionCAPTEUR DE LUMIÈREConnectez-vous au capteur de lumière pour surveiller la luminosité ambiante afin de réaliser un réglage automatique de la luminosité de l’écran.
ConnecteurNom du connecteurdescription
ControlerUART ENTRÉE/SORTIEPorts d’entrée et de sortie pour les appareils en cascade
USBPort de contrôle USB de type B pour la connexion au PC
PuissanceCA 100V-240V~50/60Hz
Indicateurs
FonctionnementIndicateur de fonctionnement de l’appareil. Statut de travail:

  • Clignotement lent : entrée vidéo indisponible
  • Clignotant normalement : entrée vidéo disponible
  • Clignotement rapide : L’écran affiche l’image de démarrage.
  • Respiration : la redondance du port Ethernet a pris effet.
STATUTIndicateur d’alimentation de l’appareil. Statut de travail:

  • Allumé : l’alimentation est normale.
  • Éteint : L’alimentation n’est pas fournie ou l’alimentation est anormale.
